作者: 浅夏110 时间: 2020-5-15 11:27
标题: 2019-nCoV疫情预测分析(数学建模)

由于编者水平以及时间的原因，本文必定存在不合理的地方，还望知友批评指正。

2019-nCoV新型冠状病毒传染分析(数学建模)

□Zheng Xinzhe

(Beijing University of Posts and Telecommunications, Beijing)

电子显微镜下的2019-nCoV

摘要

本文首先采用抽样检测法对2019-nCoV早期的模型的合理性及实用性进行了评价，然后我们通过对传染病的共性及2019-nCoV的特性的分析。得出三个基本假设并且把人群理想化为三类(S类, I类, R类)，建立起基本的SIR模型，再对SIR模型中的三类人群间的相互转化关系的分析，结合马氏链得出三种人群间变化率的矩阵T，由于2019-nCoV的特性，可知SIR模型中的两个参数a(t), b(t)是以时间为变量的函数。我们根据武汉疫情的数据，通过多现实的数据拟合法分别得到a(t), b(t)及T结合，从而建立出模型。由于医疗条件的逐步改善，一定会制定出一套有效的治疗方案，甚至到后期的2019-nCoV疫苗的研发。于是我们在不改变人群分类的情况下，增加了一个系数c(c表示有效治疗方案的成功率,考虑到人群年龄问题以及由于肺炎引起的并发症导致的死亡, 故c为常数)，来进一步完善此模型。

本文利用数学软件(MATLAB)很好的实现了模型运算，并结合实际数据得出了人群与实践的关系图。从图中可以很好的反映出各类人群的变化规律，他们的变化规律与实际变化相吻合，从而证明了我们的模型基本符合要求。

一、问题的提出

2019新型冠状病毒，即“2019-nCoV”，因2019年武汉病毒性肺炎病例而被发现，2020年1月12日被世界卫生组织命名。目前疫情仍未得到控制，并且已经对美好的春节造成了巨大的破坏。由于在家闲来无事，因此，有必要根据2019-nCoV流行的特点，建立数学模型预测其传染，从而采取措施预防和控制其发展。而建立该模型我们要综合各方面的因素才能使模型合理化。

二、问题的分析

主要通过分析湖北(武汉)地区的受感染人数的变化规律，我们对该地区预测流行病的变化趋势提出以下模型假设：

1.将人群分为三类：

易感染人数(疑似病例)：用S表示；

病人数(已受感染者，即确诊者)：用I表示；

移出者人数(包括“被治愈者”和“死亡者”)：用R表示。

2.该地区人口不流动(考虑到湖北已经封省，该假设是合理的)，设最初易感染人数为N，此时I，R均为0.

3.被隔离人群完全断绝与外界接触，不再具有传染性(考虑到现有的医疗条件，该假设也是合理的)。

三、模型的分析与建立

(1)初期数据的模拟

传染病早期可以采用指数模型进行模拟: $N(t)=N_{0}(1+k)^{t}$ ，当然，此情况是在社会来不及防备以及群众不重视的基础上导致的。由于前期武汉市政府的不重视、人民对本次疫情的忽视以及春节带来的附加作用，我们可以认为，新型冠状病毒前期是可以满足该指数模型的。

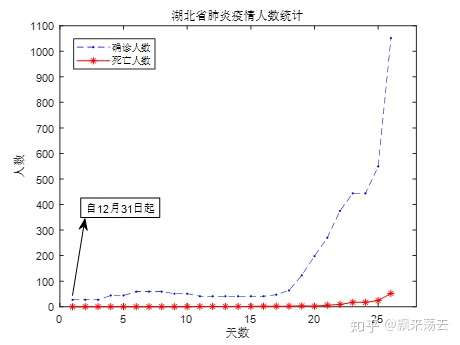

湖北省人数统计

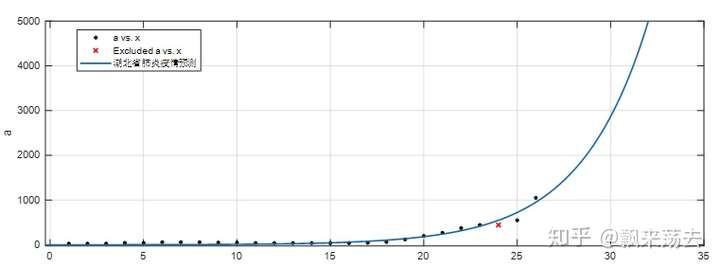

湖北省肺炎疫情人数预测图

由MATLAB拟合出的人数曲线如上所示。湖北未在23日提供确诊人数，故将该点去除后拟合。此外，MATLAB给出的拟合结果如下：

General model: f(x) = a*(1+b)^x

Coefficients (with 95% confidence bounds):

a = 0.7421 (-0.05313, 1.537)

b = 0.3169 (0.2601, 0.3738)

Goodness of fit:

SSE: 6.771e+04

R-square: 0.949

Adjusted R-square: 0.9468

RMSE: 54.26

显然，此模型只能适用于早期的预测。(此模型对于SARS早期的预测具有极高的吻合度，但当疫情进入中期之后，差别会越来越大)

(2)模型的建立

建立 $SIR$ 模型。易感染者，感染者，移出者之和是个恒量即 $N=S+I+R$ 。假设病人康复后具有免疫力，人与人之间有相同的接触率。最终由如下两种假设决定状态之间的转变率：

① 感染者的增长率是和感染者 $I$ 与易感染者 $S$ 的乘积成正比的

② 感染者 $I$ 到移出者 $R$ 的变化率是与感染者成正比。

基于以上两条得出模型的微分方程(具体细节容易理解)：

$\begin{equation} \left\{ \begin{array}{**lr**} \frac{dS}{dt}=-aSI & \\ \frac{dI}{dt}=aSI-bI &\\ \frac{dR}{dt}=bI & \end{array} \right. \end{equation}$

其中a，b都是以时间为变量的参数， $a(t)$ 为日感染率， $b(t)$ 为日移出率。

但是因为此疫情目前仍处于上升期，且相关数据较少，故按照以上微分方程组无法求出

$a(t),b(t)$ 的解析解，因此我们先作数值计算。

参考多方资料后，我们设 $a=0.0000003,b=0.0077266$ , $I(0)=1，S(0)=1000000$ (假设其中十分之一的人口受到此次疫情的影响)

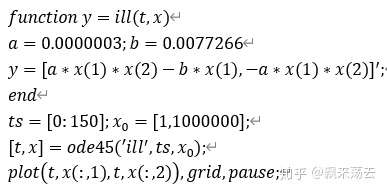

用MATLAB进行编程

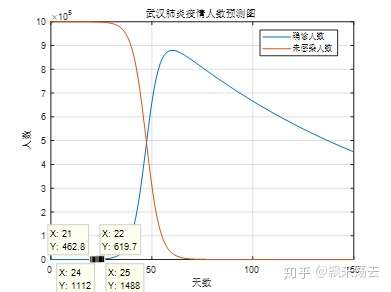

上图是由MATLAB求解微分方程后得出的结果。可以看到，21天到25天的数据，也就是截止到1月26日24时，预测的数据都是符合实际情况的。

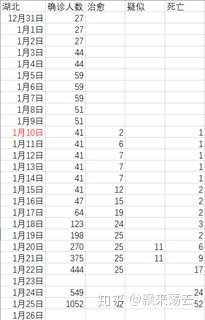

1/22-1/26湖北省感染人数统计

但是，预测数据给出的结果显然是不符合实际情况的，随着疫情的扩张，感染率势必降低，移出率势必提高。因此，感染率a和移出率b不会是一个常数，该模型仍然有需要改进的地方。

(3)模型的改进与分析

1.相轨线分析

首先定义 $\sigma=\frac{a}{b}$ ，将原微分方程组化简：

$\frac{dI}{dS}=\frac{1}{\sigma*S}-1,I|_{S=S_{0}}=I_{0}$

容易求出此微分方程的解为：

$I=(S_{0}+I_{0})-S+\frac{1}{\sigma}ln\frac{S}{S_{0}}$

显然当 $S=\frac{1}{\sigma}$ 时 $I$ 最大。对于基本模型来说，其 $\frac{1}{\sigma}=\frac{0.0077266}{0.0000003}\approx25755$

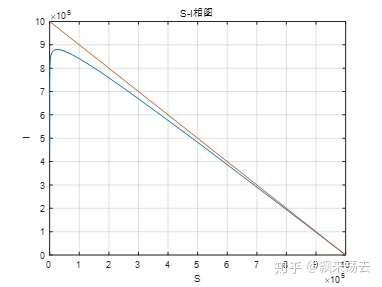

由相图可知， $1/\sigma$ 所代表的是一个阈值，当 $S>1/\sigma$ 1/\sigma" style="max-width: 100%; vertical-align: middle; margin-right: 3px; margin-left: 3px; display: inline-block;"> 时，传染病在蔓延; 当 $S<1/\sigma$ 时，传染病则不会蔓延。

2.模型的改进

由(二)分析可知，此模型对于前期疫情的预测比较准确，但是对于后期疫情的发展则显然不符合实际结果。其原因是因为感染率a和移出率b不会是一个常数。

参考与本次2019-nCoV疫情非常相似的2003年非典疫情的数据可知，后期传染率应呈指数型下降。并将移出率用sigmoid函数进行优化。

① 首先保持移出率不变，优化感染率函数

令 $a=0.0000003((stepfun(t,0)-stepfun(t,25))+stepfun(t,25)*exp(-0.02(t-25)))$

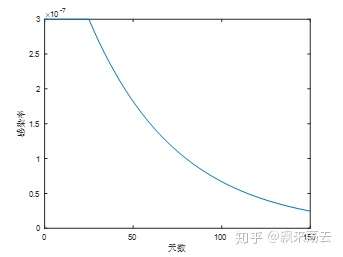

感染率曲线(第25天时武汉市采取响应措施，故从该日起感染率下降)

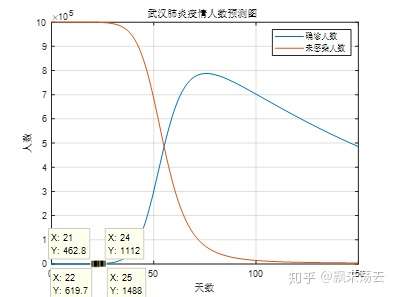

由改进后的模型建立的预测图，前期预测仍然符合预期，且大大缓解了高峰时期患病的人数。

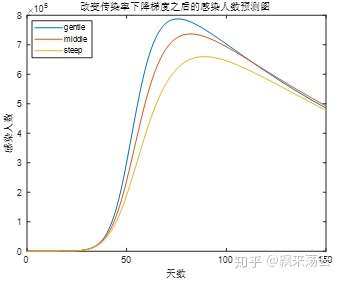

下面改变感染率函数下降的斜率，由MATLAB拟合出结果

增大感染率下降的梯度，可以有效的降低感染人数。

②在①的基础上改进移出率函数

$a=0.0000003((stepfun(t,0)-stepfun(t,25))+stepfun(t,25)*exp(-0.05(t-25)))$

$b=0.0077266(stepfun(t,0)+stepfun(t,25)*(5/(1+exp(-t+28))))$
移出率b是参考SARS后期治愈率即死亡率的数据之后得出的结论。

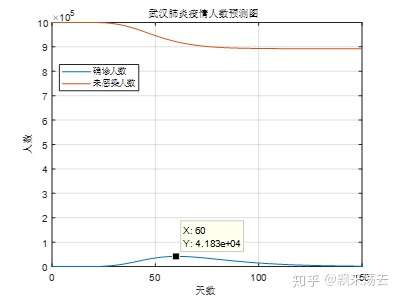

在改进模型的情况下，我们发现，相比于①的结果，肺炎疫情在60天左右即得到了有效的控制，且感染人数呈数十倍的下降。最后总的预测感染人数会在5万左右。当然，预测的数据仍然具有一定的问题，稍后将在模型问题中具体阐述。改进后的模型考虑了疫情控前和控后的情况，具体在参数a与参数b中体现，因此更加符合真实情况。

③灵敏度分析

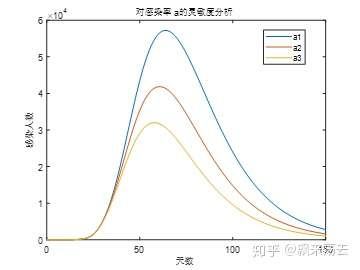

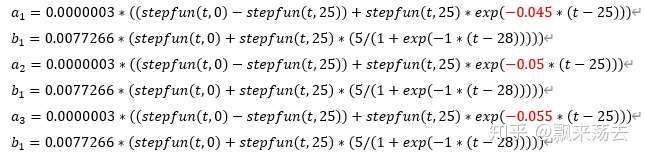

对a做灵敏度分析

尤其是控后，如何快速的降低感染率以便快速的控制疫情是防止疫情蔓延的重点。

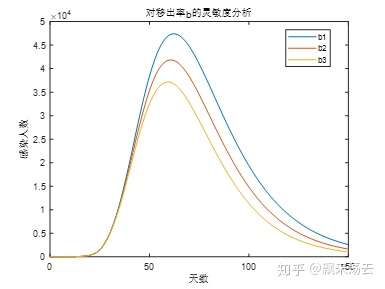

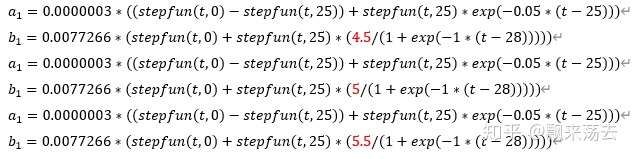

对b做灵敏度分析

同样，如何提高移出率(主要是指治愈率)也是疫情防控后的重点。

四、模型存在的问题

(1)问题分析

虽然改进后的模型能够对疫情做出比较理想的趋势分析，但是对于疫情后期的处理仍然与真实情况有所偏差。主要是由三个原因导致的，一是SIR模型过于精简，将真实情况过度理想化。本次疫情的感染不光是由感染者传染的，对于一部分易感人群，只要携带病原体，均可以作为传染源，但是该部分人群在模型的建立当中并没有体现出来。二是本次疫情仍处于上升期，且真实数据不足，加上湖北省政府前期的怠慢导致的数据异常，我们没有办法对控前做一个很好的拟合，同样，对控后亦无从而知。三是武汉市人口基数众多，且正逢春节，按照官方的说法，在武汉封城之前，有约500万人离开武汉。这对于模型的建立是一个极大的挑战，因为一般的模型都要求人口固定且无人口交流。

下面主要从模型建立的角度阐述本案例存在的问题。参考由SARS疫情建立的比较合理的数学模型。

(2)比较合理的模型建立过程

①基本假设

1) 假设所考察人群的总数恒定，且无病源的输入和输出

2) 将所考察人群分为正常人(易感人群)、确诊患者(传染者)、退出者(治愈和死亡)、疑似患者(被隔离但是还没有确诊的人群)

3) 假设已治愈的患者不会二次感染

4) 假设所有患者均为“他人输入型患者”，即不考虑个体自身发病

5) 假设各类人群在人群中总体分布均匀

6) 假设已被隔离的人群之间不会发生交叉感染

7) 不考虑隐性的病毒携带者，即只要携带病毒即可发病

②符号约定

$I$ ：确诊病人

$E$ ：潜伏期病人(感染了但处于潜伏期且具有传染性的人)

$R$ ：退出者

$S$ ：普通易感者

$a_{1}$ ：病人的传染系数

$a_{2}$ ：潜伏期病人的传染系数

$d_{1}-d_{2}$ ：病毒的潜伏期

$d_{3}$ ：病患者的治愈时间

$r$ ：该人群的人均每天接触人数

$p$ ：可控制参数是隔离措施强度(潜伏期内的患者被隔离的百分数)

$\omega$ ：确诊患者中仍有机会能够传染的人数比例

③模型建立

$\begin{equation} \left\{ \begin{array}{**lr**} \frac{dS}{dt}=-a_{1}{\omega}Ir-a_{2}(1-p)Er & \\ \frac{dE}{dt}=a_{1}{\omega}Ir+a_{2}(1-p)Er-\frac{2}{d_{1}+d_{2}}E & \\ \frac{dI}{dt}=\frac{2}{d_{1}+d_{2}}E-\frac{1}{d_{3}}I &\\ \frac{dR}{dt}=\frac{1}{d_{3}}I & \end{array} \right. \end{equation}$

④模型分析

相比于之前的模型，此模型使用了更多的参数，符合真实情况中的疫情传播。

四种人群转换示意图

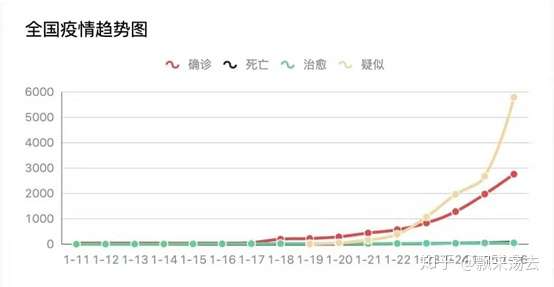

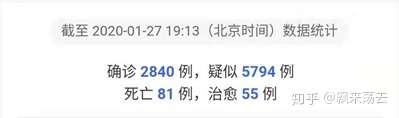

目前官方统计的四项数据

可见，此模型对真实情况具有良好的匹配性。但由于此前数据不足，不能够做出完整的预测，该模型适用于疫情结束之后的分析，有助于政府、医疗机构、人群充分认识疫情，并能够总结经验教训，在下次疫情出现的时候可以迅速做出反应。

五、总结

截止2020/1/27 19:37，武汉肺炎疫情全国总计确诊2840例，疑似5794例，死亡81例，治愈55例。且1月26日的疑似病例仍处于快速增长状态，形式可谓相当严峻，本文主要从数学模型的角度分析了疫情的大致走势，帮助大家对新型冠状病毒疫情有更好的认识。相信我们能够在党中央的带领下，在一线医生的努力下战胜2019-nCoV!

六、引用

[1] 姜启源谢金星叶俊，《数学模型》(第三版)，北京：高等教育出版社，2003

[2] Mark M. Meerschaert，《数学建模方法与分析》(原书第四版)，机械工业出版社，2015

[3] 百度文库：https://wenku.baidu.com/view/c565c516fc4ffe473368ab1d.html

[4] 百度文库：https://wenku.baidu.com/view/76544379e009581b6bd9eba2.html
