标题: MySql轻松入门系列————第一站从源码角度轻松认识mysql整体框架图 [打印本页]

作者: zhangtt123 时间: 2020-6-3 10:36
标题: MySql轻松入门系列————第一站从源码角度轻松认识mysql整体框架图
一：背景
1. 讲故事
最近看各大技术社区，不管是知乎，掘金，博客园，csdn基本上看不到有小伙伴分享sqlserver类的文章，看样子这些年sqlserver没落了，已经后继无人了，再写sqlserver是不可能再写了，这辈子都不会写了，只能靠技术输出mysql维持生活这样子。

二：了解架构图
mysql最大的好处就是开源，手握百万源码，有什么问题搞不定呢？这一点要比sqlserver爽多了，不用再dbcc捣来捣去。

1. 从架构图入手

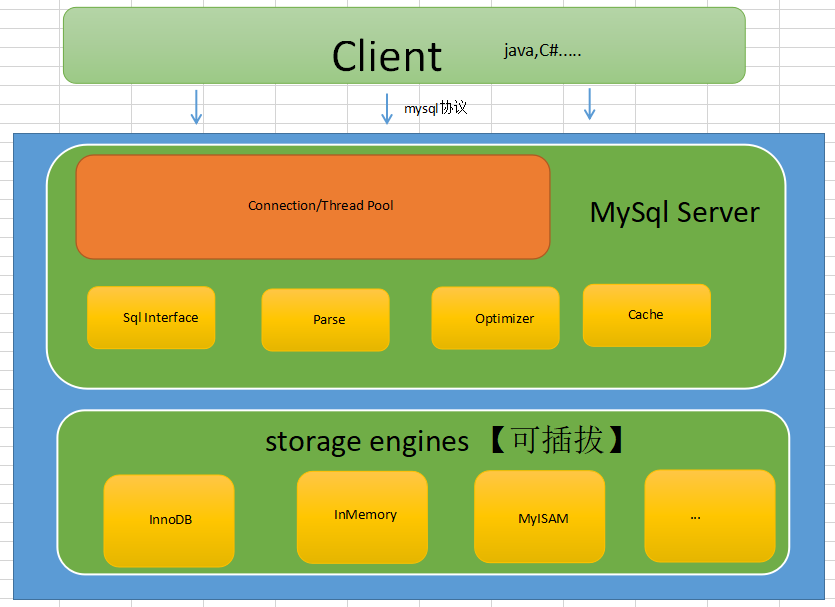

大家都知道做/装修房子都要有一张图纸，其实软件也是一样，只要有了这么一张图纸，大方向就定下来了，再深入到细节也不会乱了方向，然后给大家看一下我自己画的架构图，画的不对请轻拍。

其实SqlServer，Oracle，MySql架构都大同小异，MySql的鲜明特点就是存储引擎做成了插拔式，这就牛逼了，现行最常用的是InnoDB，这就让我有了一个想法，有一套业务准备用 InMemory 模式跑一下，厉害了~

2. 功能点介绍
MySql其实就两大块，一块是MySql Server层，一块就是Storage Engines层。

<1> Client
不同语言的sdk遵守mysql协议就可以与mysqld进行互通。

<2> Connection/Thread Pool
MySql使用C++编写，Connection是非常宝贵的，在初始化的时候维护一个池。

<3> SqlInterface,Parse,Optimizer,Cache
对sql处理，解析，优化，缓存等处理和过滤模块，了解了解即可。

<4> Storage Engines
负责存储的模块，官方，第三方，甚至是你自己都可以自定义实现这个数据存储，这就把生态做起来了，🐮👃。

三：源码分析
关于怎么去下载mysql源码，这里就不说了，大家自己去官网捣鼓捣鼓哈，本系列使用经典的 mysql 5.7.14版本。

1. 了解mysql是如何启动监听的

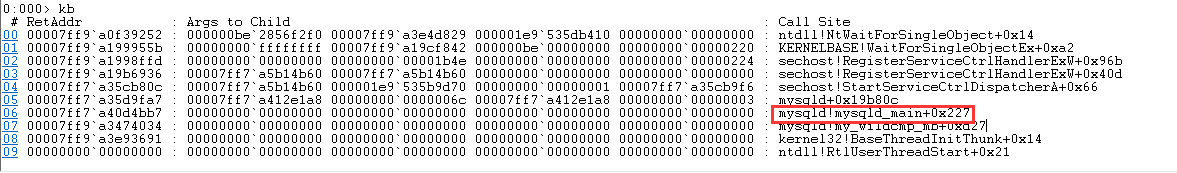

手握百万行源码，怎么找入口函数呢？？？ 😁😁😁，其实很简单，在mysqld进程上生成一个dump文件，然后看它的托管堆不就好啦。。。

从图中可以看到，入口函数就是 mysqld!mysqld_main+0x227 中的 mysqld_main, 接下来就可以在源码中全文检索下。

<1> mysqld_main 入口函数 => sql/main.cc

extern int mysqld_main(int argc, char **argv);

int main(int argc, char **argv)
{
  return mysqld_main(argc, argv);
}

这里大家可以用visualstudio打开C++源码，使用查看定义功能，非常好用。

<2> 创建监听

int mysqld_main(int argc, char **argv)
{
//创建服务监听线程
handle_connections_sockets();
}

void handle_connections_sockets()
{
   //监听连接
   new_sock= mysql_socket_accept(key_socket_client_connection, sock,
                                 (struct sockaddr *)(&cAddr), &length);

if (mysql_socket_getfd(sock) == mysql_socket_getfd(unix_sock))
   thd->security_ctx->set_host((char*) my_localhost);

//创建连接
create_new_thread(thd);
}

//创建新线程处理处理用户连接
static void create_new_thread(THD *thd){

thd->thread_id= thd->variables.pseudo_thread_id= thread_id++;

//线程进了线程调度器
MYSQL_CALLBACK(thread_scheduler, add_connection, (thd));
}

至此mysql就开启了一个线程对 3306 端口进行监控，等待客户端请求触发 add_connection 回调。

2. 理解mysql是如何处理sql请求
这里我以Insert操作为例稍微解剖下处理流程：

当用户有请求sql过来之后，就会触发 thread_scheduler的回调函数add_connection。

static scheduler_functions one_thread_per_connection_scheduler_functions=
{
  0,                                  // max_threads
  NULL,                               // init
  init_new_connection_handler_thread, // init_new_connection_thread
  create_thread_to_handle_connection, // add_connection
  NULL,                               // thd_wait_begin
  NULL,                               // thd_wait_end
  NULL,                               // post_kill_notification
  one_thread_per_connection_end,       // end_thread
  NULL,                               // end
};

从 scheduler_functions 中可以看到，add_connection 对应了 create_thread_to_handle_connection，也就是请求来了会触发这个函数，从名字也可以看出，用一个线程处理一个用户连接。

<1> 客户端请求被 create_thread_to_handle_connection 接管及调用栈追踪

void create_thread_to_handle_connection(THD *thd)
{
   if ((error= mysql_thread_create(key_thread_one_connection, &thd->real_id, &connection_attrib,
                                 handle_one_connection,(void*) thd))){}
}
//触发回调函数  handle_one_connection
pthread_handler_t handle_one_connection(void *arg)
{
   do_handle_one_connection(thd);
}
//继续处理
void do_handle_one_connection(THD *thd_arg){
while (thd_is_connection_alive(thd))
{
   mysql_audit_release(thd);
   if (do_command(thd))  break;  //这里的 do_command 继续处理
}
}
//继续分发
bool do_command(THD *thd)
{
return_value= dispatch_command(command, thd, packet+1, (uint) (packet_length-1));
}
bool dispatch_command(enum enum_server_command command, THD *thd, char* packet, uint packet_length)
{
   switch (command) {
      case COM_INIT_DB: ....  break;
      ...
      case COM_QUERY: //查询语句：  insert xxxx
         mysql_parse(thd, thd->query(), thd->query_length(), &parser_state);  //sql解析
         break;
   }
}
//sql解析模块
void mysql_parse(THD *thd, char *rawbuf, uint length, Parser_state *parser_state)
{
   error= mysql_execute_command(thd);
}

<2> 到这里它的Parse，Optimizer，Cache都追完了，接下来看sql的CURD类型，继续追。。。

//继续执行
int mysql_execute_command(THD *thd)
{
  switch (lex->sql_command)
  {
   case SQLCOM_SELECT:  res= execute_sqlcom_select(thd, all_tables);  break;

   //这个 insert 就是我要追的
   case SQLCOM_INSERT: res= mysql_insert(thd, all_tables, lex->field_list, lex->many_values,
                                          lex->update_list, lex->value_list,
                                          lex->duplicates, lex->ignore);
  }
}
//insert插入操作处理
bool mysql_insert(THD *thd,TABLE_LIST *table_list,List<Item> &fields, List<List_item> &values_list,
               List<Item> &update_fields, List<Item> &update_values,
               enum_duplicates duplic, bool ignore)
{
   while ((values= its++))
   {
         error= write_record(thd, table, &info, &update);
   }
}
//写入记录
int write_record(THD *thd, TABLE *table, COPY_INFO *info, COPY_INFO *update)
{
if (duplicate_handling == DUP_REPLACE || duplicate_handling == DUP_UPDATE)
{
      // ha_write_row  重点是这个函数
      while ((error=table->file->ha_write_row(table->record[0])))
      {
         ....
      }
}
}

可以看到，调用链还是挺深的，追到 ha_write_row 方法基本上算是追到头了，再往下的话就是 MySql Server 给 Storage Engine提供的接口实现了，不信的话继续看呗。。。

<3> 继续挖 ha_write_row

int handler::ha_write_row(uchar *buf)
{
MYSQL_TABLE_IO_WAIT(m_psi, PSI_TABLE_WRITE_ROW, MAX_KEY, 0,{ error= write_row(buf); })
}

//这是一个虚方法
virtual int write_row(uchar *buf __attribute__((unused)))
{
return HA_ERR_WRONG_COMMAND;
}

看到没有，write_row是个虚方法，也就是给底层方法实现的，在这里就是给各大Storage Engines的哈。😁😁😁

3. 调用链图
这么多方法，看起来有点懵懵的吧，我来画一张图，帮助大家理解下这个调用堆栈。

三：总结
大家一定要熟读架构图，有了架构图从源码中找信息就方便多了，总之学习mysql成就感还是满满的。
————————————————
版权声明：本文为CSDN博主「一线码农」的原创文章，遵循CC 4.0 BY-SA版权协议，转载请附上原文出处链接及本声明。
原文链接：https://blog.csdn.net/huangxinchen520/article/details/106487415
