    经过大佬的指导,我用MATLAB画的图是这样的经过大佬的指导,我用MATLAB画的图是这样的
    在上一篇《如何利用MATLAB画出不被导师嫌弃的图像》中,介绍了一些MATLAB的基本绘图命令,有些MATLAB的大佬对我的文章提供了宝贵的意见,在这里首先感谢几位大佬的宝贵意见,小弟受教了。
    在图形窗口中显示希腊字母
    我之前上传过一个视频,是介绍在图形窗口中显示希腊字母的方法,后来发现那种方法太麻烦了,其实有更简单的方法,直接用“\希腊字母英文”就可以了。

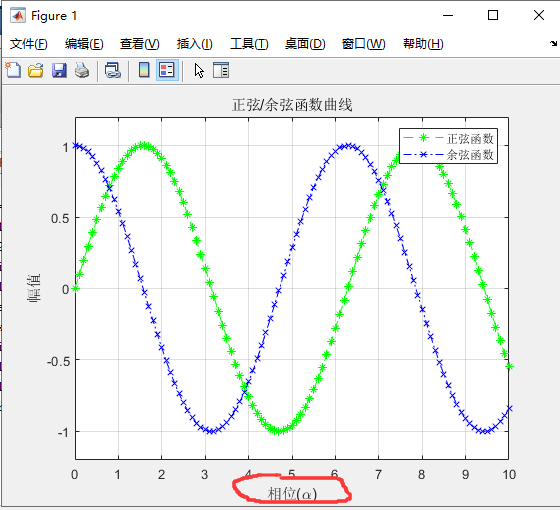

    x=0:0.1:10;y1=sin(x);y2=cos(x);figure(1)plot(x,y1,"g--*",x,y2,"b-.x")legend("正弦函数","余弦函数")axis([0 10 -1.2 1.2])title("正弦/余弦函数图像")xlabel("相位(\alpha)")ylabel("幅值")grid on
    7 b+ w' Y( w. Y) C& z2 O/ q4 f% f

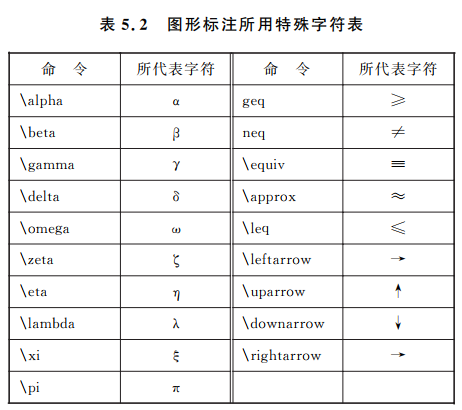

    然后附上特殊字符表:
    给图像添加文字注释
    这个简单,text(x,y,string)函数就可以搞定,xy是文字位置,string是文本内容。
    代码:
    text(0,-1,"三角函数图像")
    # \$ @) I0 M4 h8 G7 U" F  D# Y* f, e1 ?! j& t
    这样看着有些别扭,字太小了,而且也不够显眼,所以我没还可以设置标注文字的字体、大小、形式等。
    设置字体、大小、形式
    通过“\fontname{fontname}”进行字体名称的设置,通过“\fontsize{fontsize}”进行字体大小的设置,通过“\bf”(表示黑体)、“\it”(表示斜体)及“\rm”(表示正体)等设置字体风格。
    这里我们仅对标题的文字进行设置,作为参考:

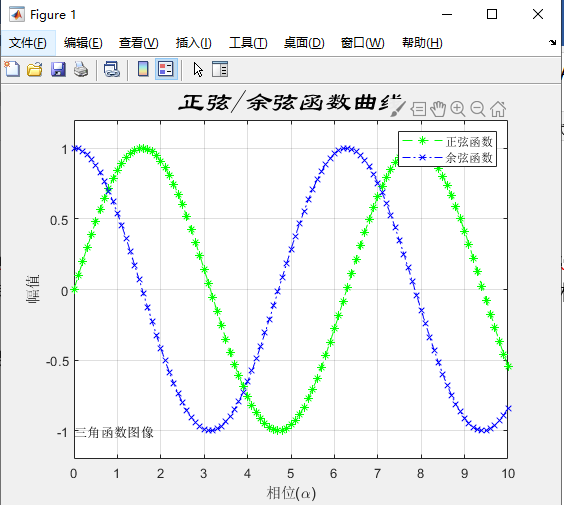

    title('\fontname{隶书}\fontsize{20}\it正弦/余弦函数曲线')# T8 y: U2 ^% B* e4 K

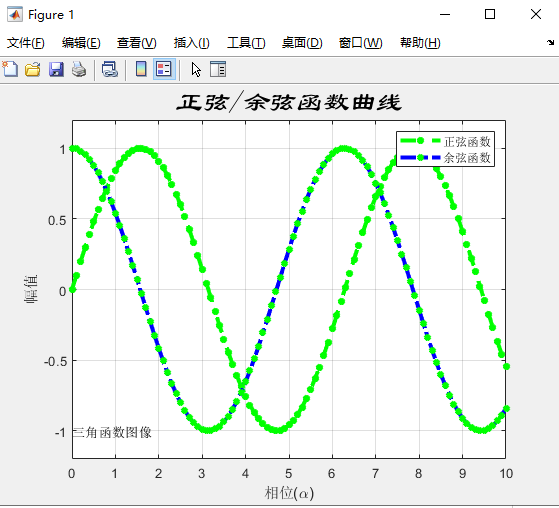

    结果如图:
    & W8 P& D$ M0 q0 J) Z' p
    ' N# C) N1 n9 i8 E6 p
    MATLAB系统中的字体可以通过 listfonts命令查看,包含了大部分常用的字体。
    修饰线条
    也可 通 过 曲 线 的 LineStyle,LineWidth,Marker,MarkerEdgeColor,MarkerFaceColor,
    MarkerSize各属性值设定曲线的属性。
    代码如下:

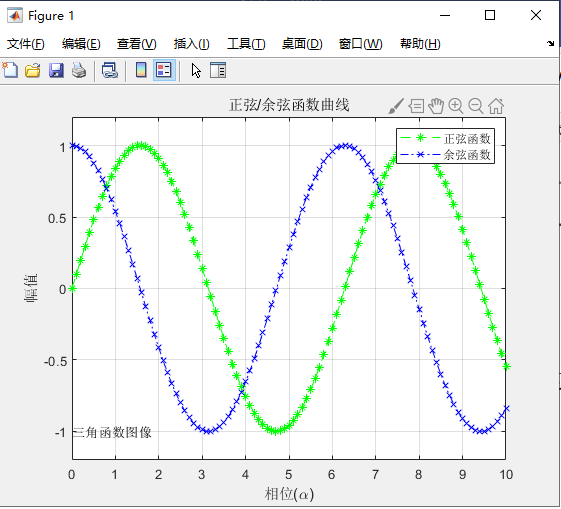

    plot(x,y1,"g--*",x,y2,"b-.x",'LineWidth',3,'MarkerEdgeColor','g','MarkerFaceColor',[0.5 1 0.3],'MarkerSize',5)0 ?6 }2 B. h1 Y5 W8 B3 [4 Z* E% K
    , ~4 A+ i( W1 ~$ x+ ]' N' w3 W# Q

    7 x9 H5 q( V/ v3 C9 H! F' l4 H图例的位置

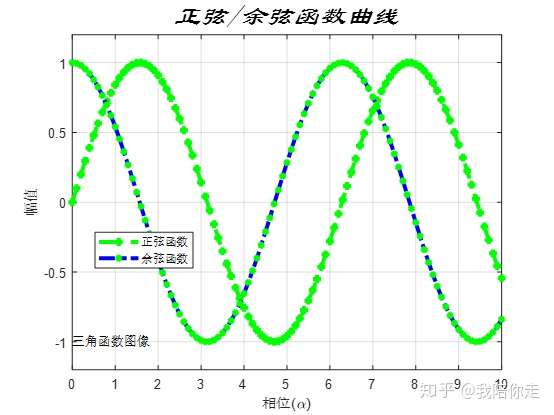

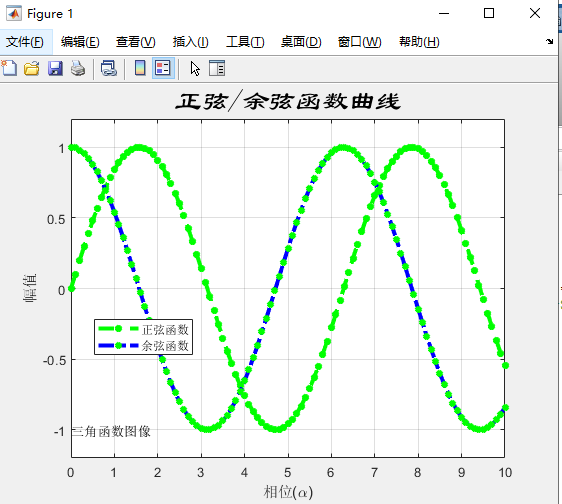

    为了不影响显示效果,图例常常放在一个比较合适的位置,图例的位置常用Location属性设置,一般常将其设置为’best’示例如下:
    legend("正弦函数","余弦函数",'Location','best')( j2 N' F0 J1 e" s( r! ?9 y
    ) M: s6 y5 Y( L+ Q8 k$ z

    7 r( z" h% t/ u" p
    图例可选的位置很多,例如:
    North:Inside plot box near top
    South:Inside bottom
    EastI:nside right
    West:Inside left
    NorthEast:Inside top right (default)
    NorthWest:Inside top left
    SouthEast:Inside bottom right
    SouthWest:Inside bottom left
    NorthOutside:Outside plot box near top
    SouthOutside:Outside bottom
    EastOutside:Outsideright
    WestOutside:Outside left
    NorthEastOutside:Outside top right
    NorthWestOutside:Outside top left
    SouthEastOutside:Outside bottom right
    SouthWestOutside:Outside bottom left
    Best:Least conflict with data in plot
    BestOutside:Least unused space outside plot
    设置图像的大小以及分辨率
    我们在将图片插入到论文中时,为了使图像更美观好看,往往需要调整大小和分辨率。以A4纸为例,宽度约为21cm,页边距通常为5cm,那么如果图片是单列居中操作的话,可以将宽度定为8~12cm。如果图片是两列居中,可以将宽度定为5~7cm。接下来介绍图片大小的设置方法:

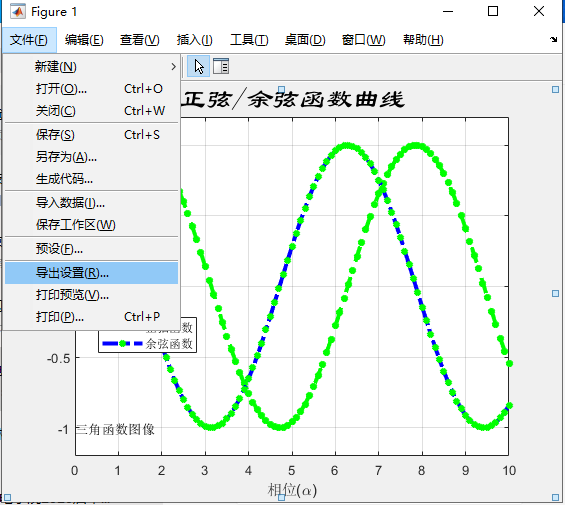

    在图形窗口中,选择“文件”-“导出设置”。
    8 J9 Y- j# @6 {. f) V7 y' |/ _

    0 X6 s4 `) }$ B, L& q! s( H9 X2 y1 A* ~9 |* T& i) q

    . _9 }/ R2 D. h( d4 {: W

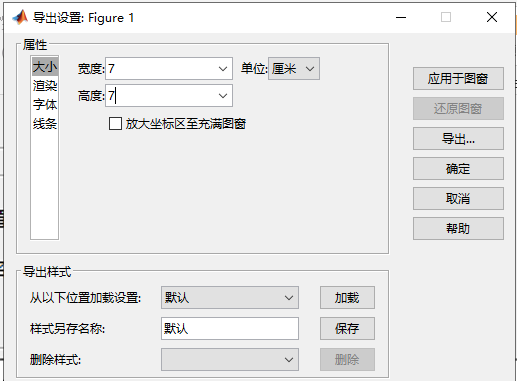

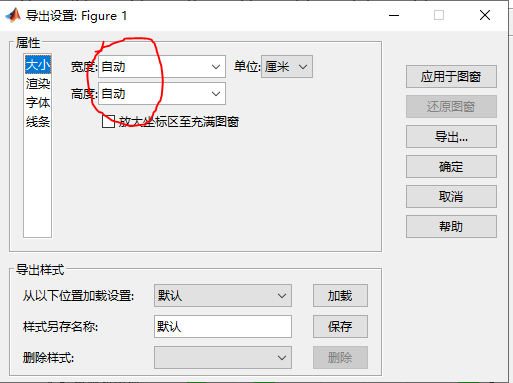

    这里默认是自动,可以修改想要的数字。
    ( W7 B3 h4 n% {: }" [( G

    # w3 ^% g" [# `- W  l% J9 m# \2 s
    然后保存或者复制图窗就可以啦。
    ' Y+ _" l* m" z* U

    ' e+ c+ c+ l! f/ F5 R' z' H5 ]# J

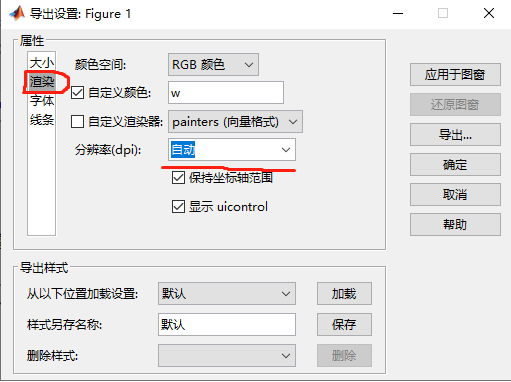

    分辨率的设置:
    同样是在导出设置中,选择“渲染”。
    4 }- y% F. I9 x1 |

    ! R0 V0 p! d' m8 \4 n8 c6 }

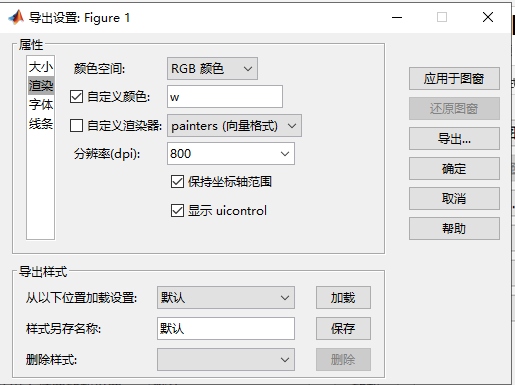

    默认是自动,修改为800,

    ! U+ G6 e+ f- O1 n3 Q5 S
    查看结果

    ! @) I8 W+ s9 H5 h6 ]+ \. s- b. [: s* v. h

    4 _! R! _; D. S2 S2 |6 \  d5 j  `/ e$ |$ r. N
    # E9 M; `& _8 H1 c1 y* A
